產品中心 Product Center
濾波連接器

產品特點:

將濾波電路設計在電連接器的內部,使用方便,可與普通的電連接器互配、互換。將濾波元件同電連接器外殼連接,可同時實現濾波、屏蔽、接地等功能。每一接觸件均為一個完整的低通濾波器,具備優良的防潮濕、防鹽霧、防淋雨的環境性能。采用特殊保護措施,可以耐較高的沖擊、振動及溫度變換。適用于各種信號輸入、輸出、轉換端口的電磁兼容。


產品參數:

工作溫度:-55℃~+125℃

額定電壓:200VDC

EMI濾波頻段:0.02MHz~1GHz


產品應用:

廣泛應用于通訊、網絡、兵器、航空、航天、船舶等領域。

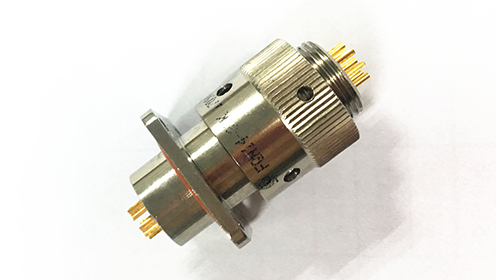

圓形電連接器

產品特點:

該類產品具有接觸可靠、密封性好、連接快速、體積小、重量輕、密度高、性能指標高、EMI/RFI屏蔽等特點,有卡口、螺紋、推拉等多種插頭與插座連接方式;五鍵位導向機構,防錯設計;有鋁合金、銅合金、不銹鋼、復合材料等外殼材質;有劈槽式、線簧式等插孔類別,有壓接、焊接、印制板式等接觸件端接方式;配上合適的連接器附件后,能適應在惡劣的風砂和潮濕的環境中使用。擁有符合GJB598系列、GJB599系列、GJB2889系列、GJB600系列、GJB4337系列和可與同類型的ODU或fischer公司生產的產品互換的推拉鎖緊連接器等系列產品。


產品參數:

機械壽命:500~1000次

額定電流范圍:3~300A

耐電壓范圍:600~2300V

工作溫度: -65℃~+200℃



產品應用:

適用于戰術戰略系統、航空航天運載系統、衛星系統、地面保障系統、通訊及檢測系統和其他工業系統的設備之間的電路連接。主要用于航空、航天、兵器、船舶、雷達、通信、石油、新能源等方面。

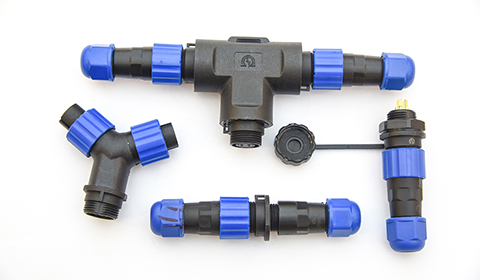

密封連接器

主要分為:

水密封連接器、氣密封連接器。


產品特點:

適用于苛刻的使用環境(海洋、高溫、高濕、高壓、低氣壓、粉塵等),接觸可靠,淺海水密封連接器可經受6.8MPa靜水壓力,深海水密封連接器可經受70MPa靜水壓力,井下密封可經受140MPa靜水壓力。 封裝方式:玻璃燒結、陶瓷燒結。


產品應用:

廣泛用于艦船、武器裝備、航空、航天、石油、化工、通訊、汽車等領域。

機械壽命:500次。

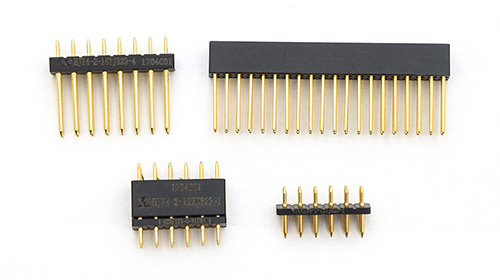

矩形和印制電路連接器

產品特點:

該類產品適合1.27mm、1.905mm、2.0mm、2.54mm、3.96mm等不同印制板的孔位排列,具有導線焊接、印制板通孔焊接、貼片焊接等多種端接方式。

該類產品具有高密度、輕型化、微型化的特點,可實現印制板與印制板、印制板與導線、設備與設備之間的信號、電源的連接。產品采用塑料或金屬外殼,可與機柜、機箱和印制板固定,插合方式有直式插合、彈片鎖緊、螺紋鎖緊等多種方式。


產品參數:

額定電流范圍:0.5A~46A;

介質耐電壓耐電壓范圍:500V(AC)~1500V(AC) ;

工作溫度:-65℃~+125℃

機械壽命:500次~1000次。


產品應用:

產品符合GJB 1438、GJB 2446、GJB 142等相關國軍標。廣泛應用于航空、航天、地面支援及艦船電氣和電子設備。其中HJ11系列、HJ13系列、HJ14系列分別用于1.27mm、2.0mm、2.54mm印制板與印制板之間的信號和電源的連接。HJ21系列、HJ23系列、HJ24系列、HJ25系列分別用于1.27mm、2.0mm、2.54mm、3.96mm印制板與導線之間的信號和電源的連接。HJ34系列用于2.54mm間距設備與設備之間的信號、電源的連接。J30J系列用于1.27mm間距印制板與導線之間的信號和電源的連接。HRM系列用于1.905mm的印制板與印制板、印制板與導線的信號和電源的連接。

微矩形電連接器

產品特點:

在軍用領域,麻花針接觸件是首選,因?yàn)樗扔芯€簧插孔多線接觸的高可靠性,又實現了線簧插孔無法達到的微型化,是高可靠、微型化的最佳解決方案。有良好的插拔柔和性、高可靠電接觸性、特殊的耐振動、耐沖擊與抗瞬斷特性。產品廣泛運用于航天、航空、航海、廣播通訊、雷達及各種儀器儀表等軍工領域,具體可運用到衛星、導彈、機載設備、車載設備、艦載設備等武器裝備。包含10A、1A大小電流混裝印制板間(11mm)電連接器,插頭尾部表貼焊接,插座尾部穿焊于印制板。包含20A、3A大小電流混裝電連接器。


接觸件數:

9、15、21、25、31、37、51、66、74、100芯


間距大?。?/strong>

0.635~1.27mm,大電流場合間距調整


適配導線:

0.035mm2~0.15mm2,2.0mm2~3.0mm2(20A大電流場合)

可根據用戶要求定制多個連接器、多個接線關系及多種線纜長度的線纜組件。


符合標準:

GJB 2446A-2011《外殼定位微矩形電連接器通用規范》


端接方式:

壓接、焊接


尾部結構:

尾部出線方向與插合方向平行或垂直,2.54*2.54直插或彎插印制板,1.27(列)*2.54直插或彎插印制板,帶或不帶尾部附件。


頭座鎖緊:

螺釘螺母、快鎖機構。


面板安裝:

板前與板后


產品參數:

環境溫度:-55℃+125℃

額定電流:1A~3A

絕緣電阻:≥5000MΩ

介質耐壓:250V~800V

機械壽命:200~500次

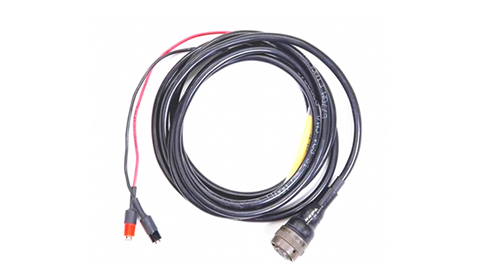

軍用與民用線纜組件系列

產品特點:

使用線纜組件方便整機的安裝、維修與運輸。線纜組件可滿足設備之間、設備的各個功能單元(部件)之間不同的信號、電流的傳遞要求。帶護套劈槽插孔、冠簧插孔、線簧插孔、麻花針、爪簧、刷式與大電流等多種接觸方式,可滿足用戶不同的電流與信號傳遞要求。多鍵槽精準對位插合,螺紋、直插與螺旋槽等多種插合定位鎖緊方式??筛鶕?jù)用戶要求設計、配裝多種滿足不同防護等級與屏蔽要求的尾部附件。產品廣泛運用于航天、航空、航海、廣播通訊、雷達及各種儀器儀表等軍工領域,具體可運用到衛星、導彈、機載儀器、車載儀器、艦載儀器等武器裝備。產品廣泛運用于通訊、工業等各個民用領域,具體可運用到計算機、機床、醫療設備、傳感器線路、汽車、摩托車、新能源等各種場合。


工藝優勢:

全自動雙端剝頭下線壓接機、熱剝鉗、激光剝線機,同軸剝線機,進口壓接鉗,帶壓力監控功能的精密壓接機(配專用壓接模具),電阻焊焊接機,超聲波焊接機,壓接截面檢測儀、壓接拉脫力測試機,激光打標機等。擁有國家級計量檢測站。銅帶壓接機,EV電源線纜的六方壓接機,專用布線板等。


連接器:

圓形電連接器,矩形電連接器


接觸件數:

根據用戶具體要求定制


適配導線:

0.035 mm2~2.5mm2,0.05mm2~120mm2,帶屏蔽或無屏蔽,雙絞線或?qū)Ь€類型根據用戶要求確定??筛鶕?jù)用戶要求定制多個連接器、多個接線關系及多種線纜長度的線纜組件。


符合標準:

線纜組件所用電連接器分別符合相關國軍標(民用)通用規范或用戶的具體技術要求


端接方式:

焊接、壓接。


尾部結構:

灌封、封線體、尾罩(壓板壓緊同時護套、防波套(屏蔽網))或定制。


產品參數:

環境溫度:-55℃+125℃

額定電流:3A或根據用戶具體要求確定

絕緣電阻:≥100MΩ

介質耐壓:500VAC

機械壽命:500次
